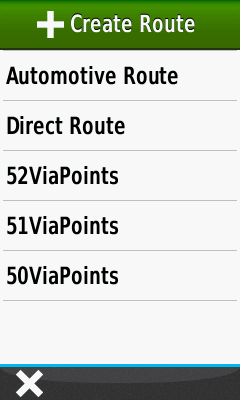

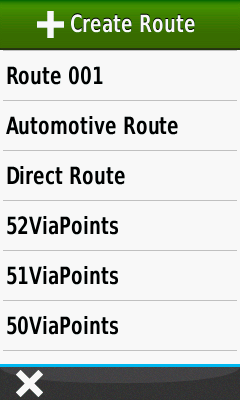

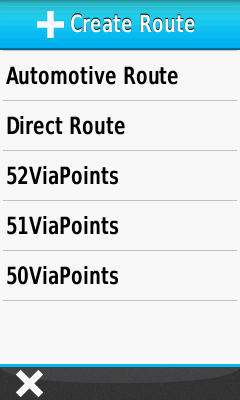

Route Menu |
Select [+Create Route] |
A blank route is opened |

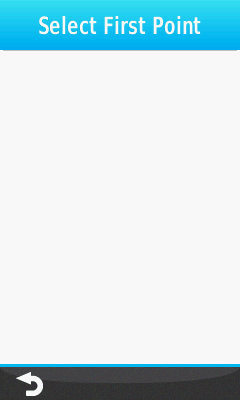

[Select First Point] |
|||
---|---|---|---|---|---|---|

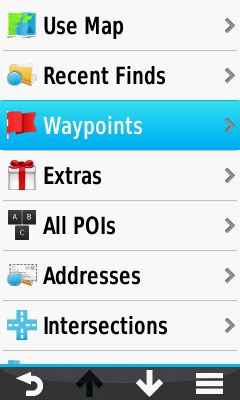

Choose a category |

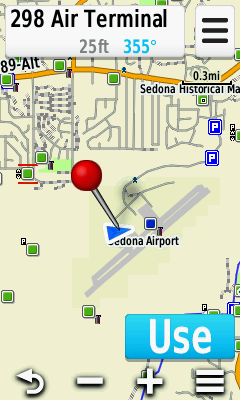

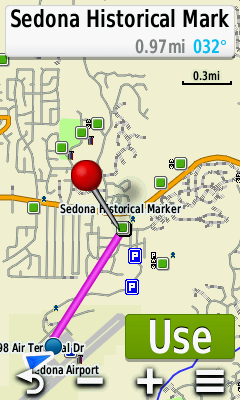

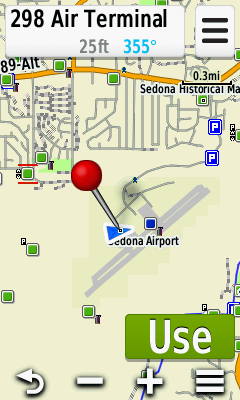

Mark the desired location with the red pin |
Select [Use] |
Selected location is added to the route |
|||

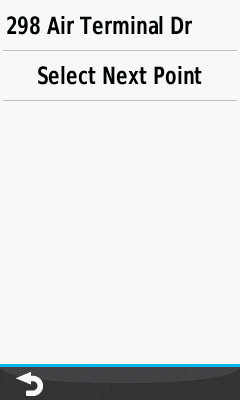

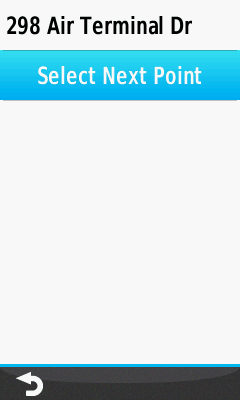

[Select Next Point] |
Choose category |

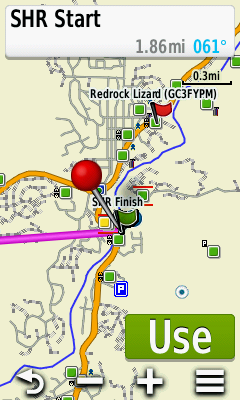

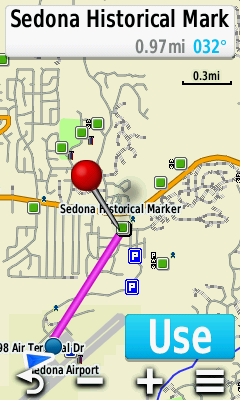

Mark desired location |
Select [Use] |
|||

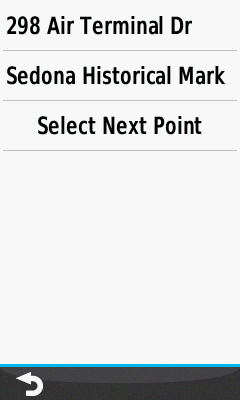

Selected location is added to the route |

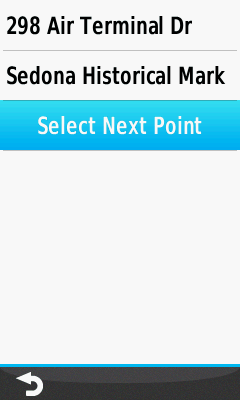

[Select Next Point] |
Choose category |

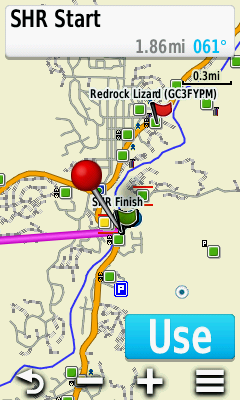

Select desired location |
|||
Location displayed on map |
Select [Use] |

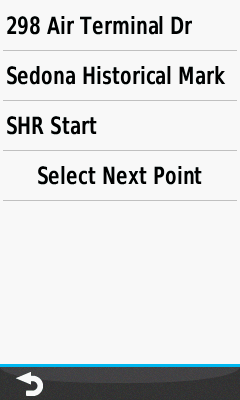

Selected location is added to the route |

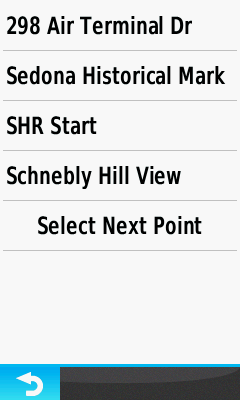

[Select Next Point] |
|||

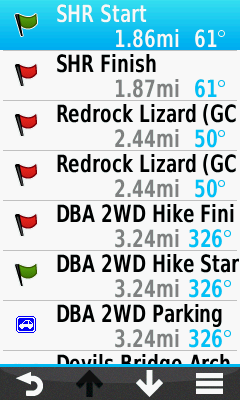

Choose category |

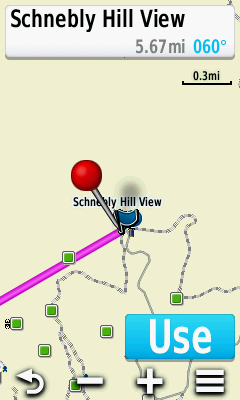

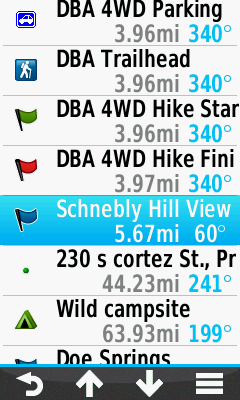

Select desired location |
Location displayed on map |
Select [Use] |
|||
Selected location is added to the route |
When route is complete |

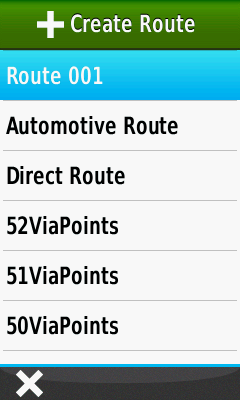

Newly created route added to Route Menu |

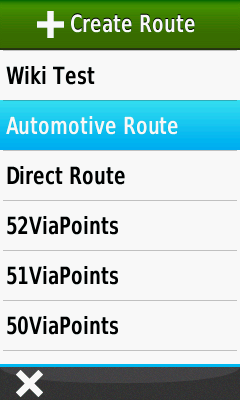

Route Menu |
Select desired route |

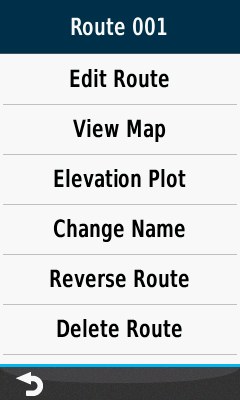

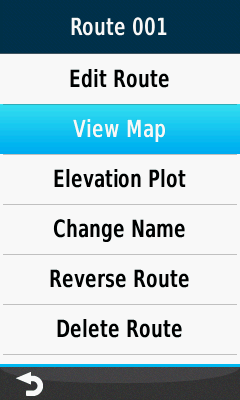

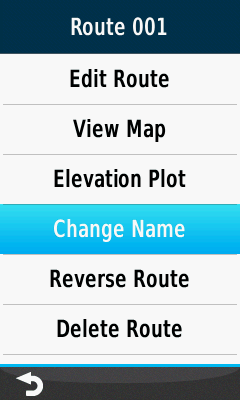

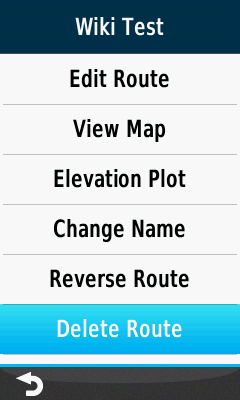

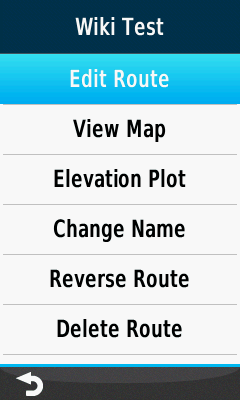

Route management menu |
---|
Select [Edit Route] |

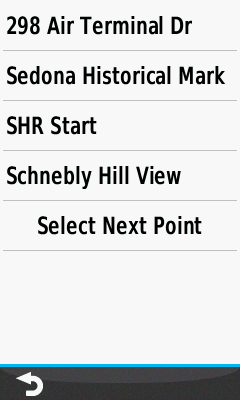

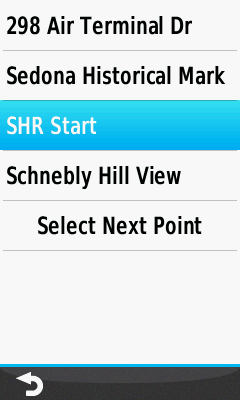

Route waypoint list |
Select desired waypoint |

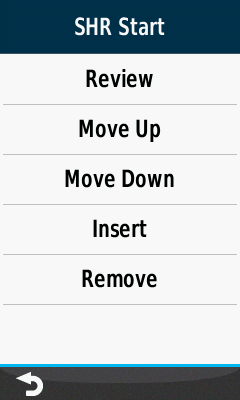

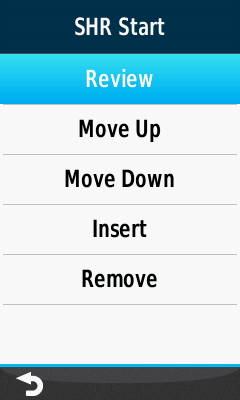

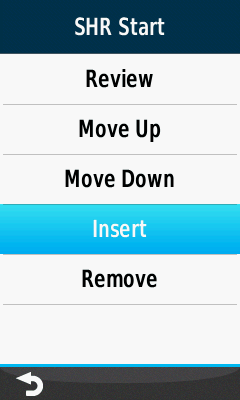

Waypoint edit menu |
---|

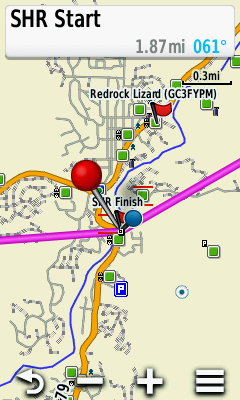

Select [Review] |

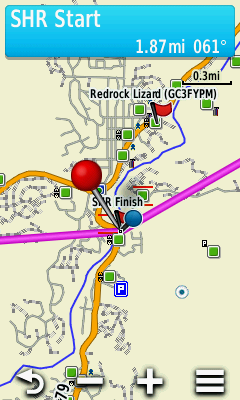

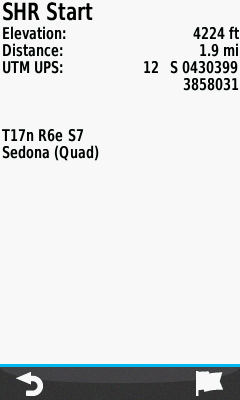

Waypoint displayed on map |
Select [Info Box] |
View waypoint details |
---|
|
|
|||||
---|---|---|---|---|---|---|

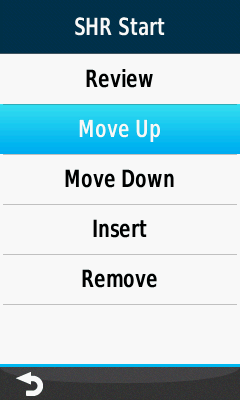

Select [Move Up] |

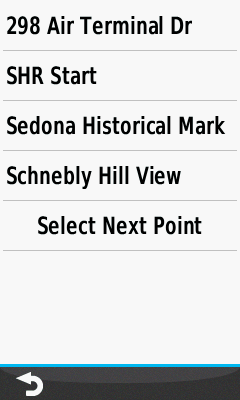

Waypoint is moved up |
|
|
|||||
---|---|---|---|---|---|---|

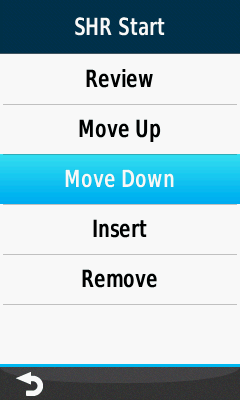

Select [Move Down] |
Waypoint is moved down |

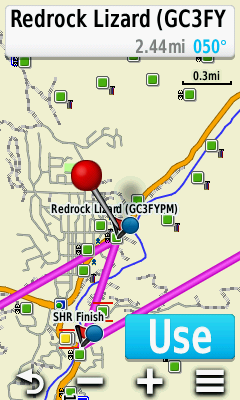

Select [Insert] |

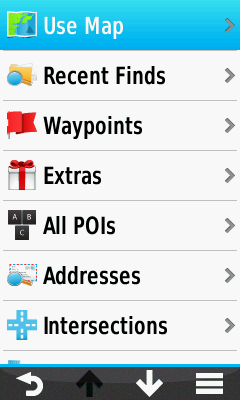

Choose a category |

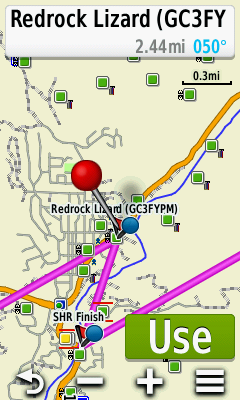

Mark desired location |
Select [Use] |
|||
---|---|---|---|---|---|---|

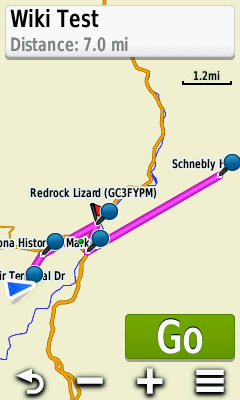

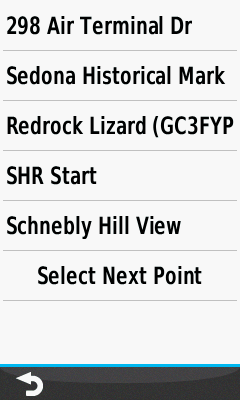

Waypoint inserted into route |
Route map is updated |

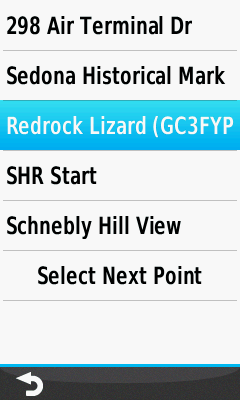

Select desired waypoint |
Select [Remove] |
Waypoint removed from route |

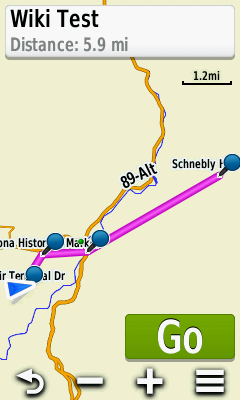

Route map is updated |
---|

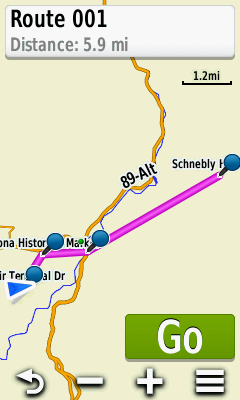

Select [View Map] |

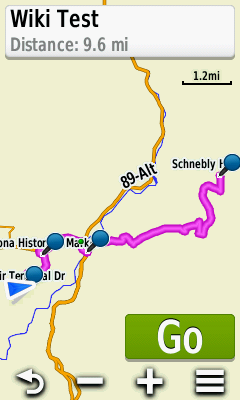

Route map is displayed |

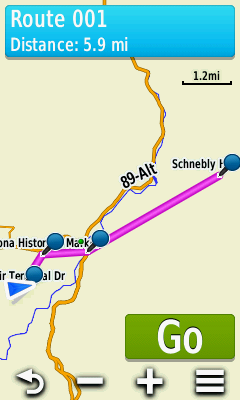

Select [Info Box] |

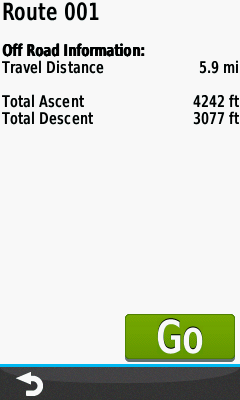

View route details |
---|
|
||||||
---|---|---|---|---|---|---|

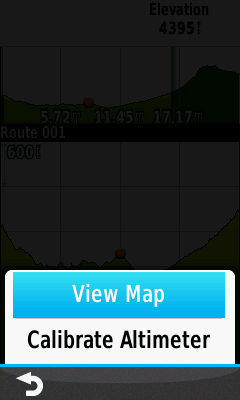

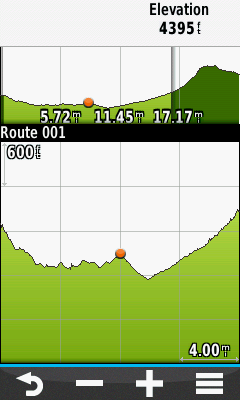

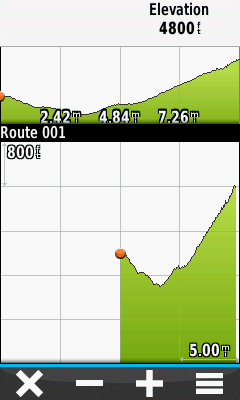

Select [Elevation Plot] |
Pan and Zoom Route Plot to mark desired location |
[View Map] |

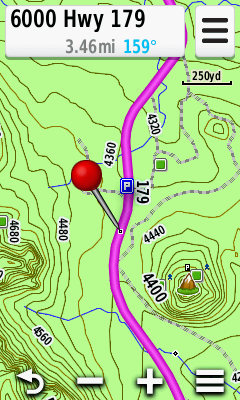

Elevation plot location displayed on map |
Select [Change Name] |

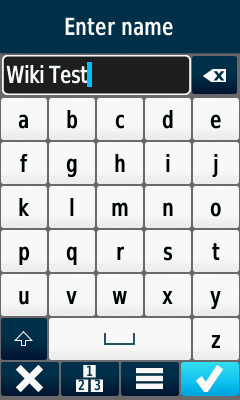

Edit route name |
Route name updated |
---|

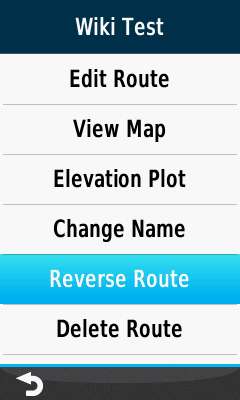

Select [Reverse Route] |
Reverses selected route waypoint sequence... |
...enabling guided return trip navigation |
---|
Select [Delete Route] |
Route is deleted without confirmation |
---|

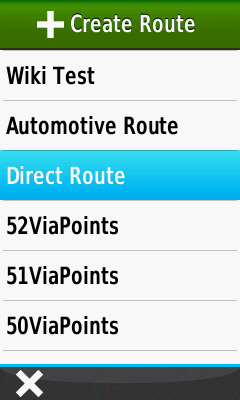

A direct route is selected |

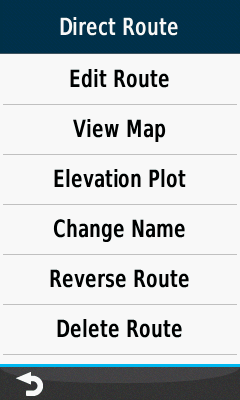

Direct route edit menu |

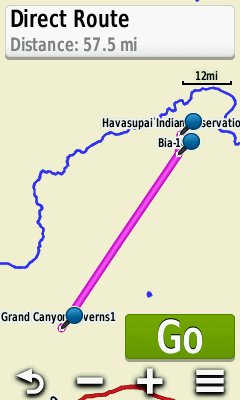

Direct route map display |

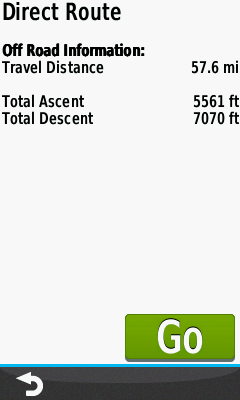

Direct route summary |
---|
A guided route is selected |

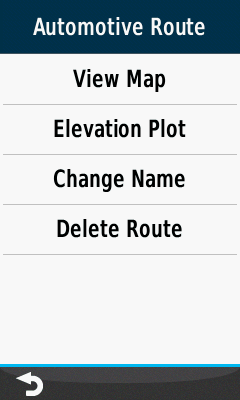

Guided route edit menu |

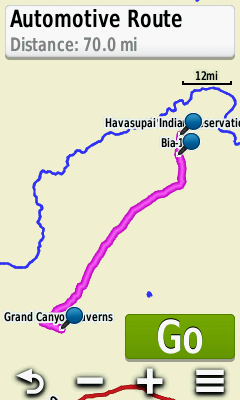

Guided route map display |
Guided route summary |
---|

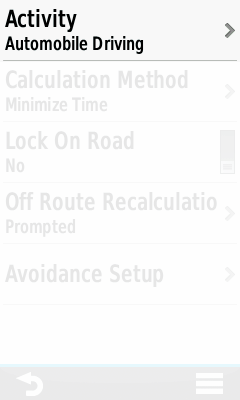

[Setup > Routing > Activity] set to Direct Routing |
Direct route map display |

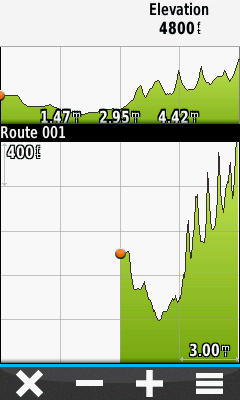

Direct route elevation plot |
---|
[Setup > Routing > Activity] set to Guided Routing |
Guided route map display |
Guided route elevation plot |
---|
